Jordborrdriv för grävmaskin – guide till val, moment och hydraulkrav
Vad är ett jordborrdriv?

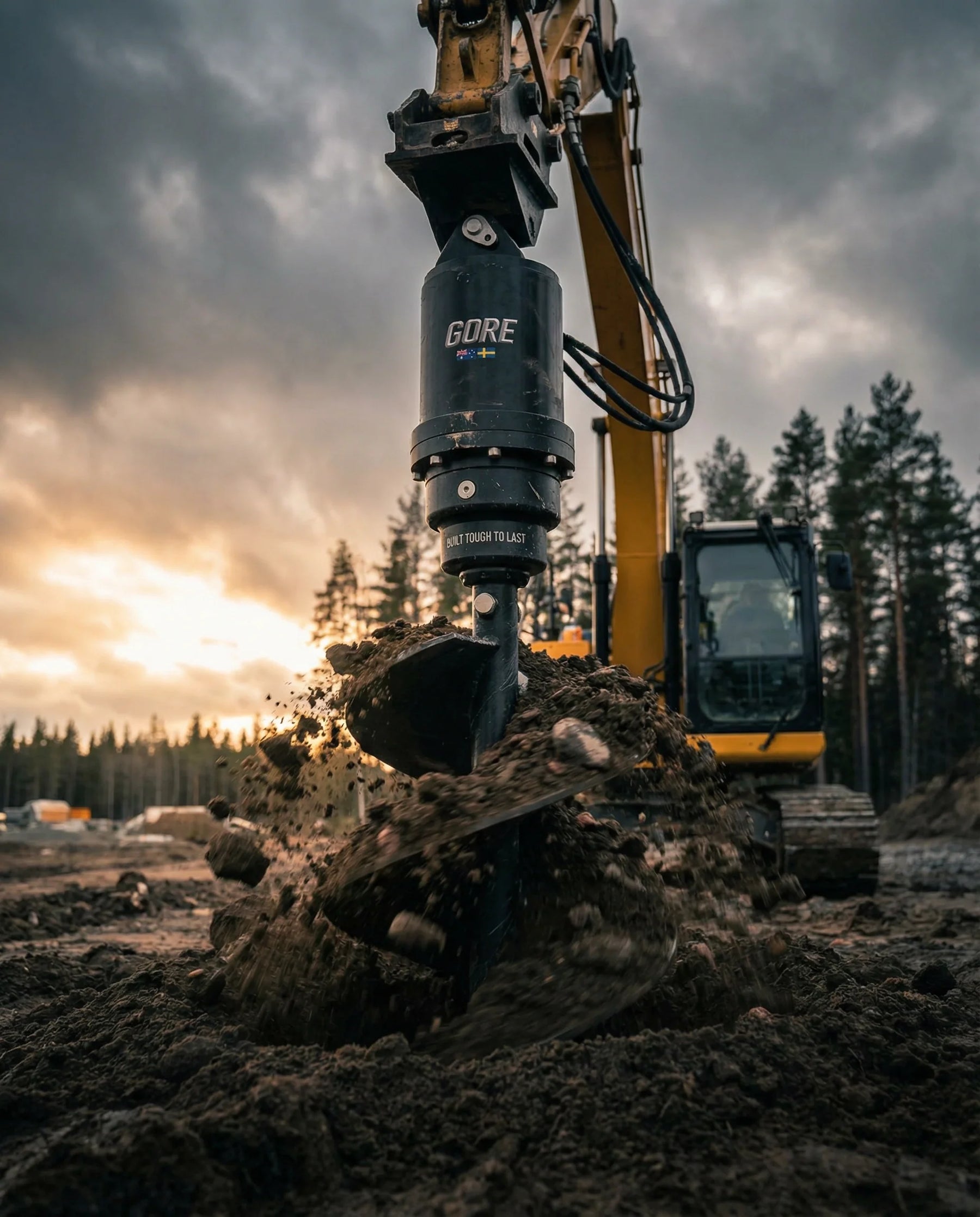

Ett jordborrdriv (även kallat auger drive eller borrmotor) är ett hydrauldrivet tillbehör som monteras på grävmaskinens arm och driver en roterande jordborr för att borra hål i marken. Jordborrdrivet omvandlar grävmaskinens hydrauliska flöde och tryck till rotationskraft (vridmoment), vilket gör det möjligt att borra hål med precision och hög hastighet jämfört med manuell borrning.
Användningsområden för jordborrdriv
Jordborrdriv används inom ett brett spektrum av anläggningstillämpningar:
- Stolpsättning – Stängselstolpar, vägskyltar, kraftledningsstolpar och belysningsstolpar
- Trädplantering – Snabb och precis planteringshålsgrävning i parker, längs vägar och i privata trädgårdar
- Grundpålning – Borrade pålhål för lätta grundkonstruktioner och altandäck
- Jordprover – Geoteknisk provtagning i anläggningsprojekt
- Installationsarbeten – Hål för bergvärme, vattenbrunnar och avloppsinstallationer
En grävmaskin med jordborrdriv kan borra upp till 10 gånger snabbare än ett manuellt borraggregat, vilket drastiskt minskar arbetstiden och personalkostnaderna på arbetsplatsen.
Hur fungerar ett jordborrdriv?
Jordborrdrivet ansluts till grävmaskinens hydraulsystem via hydraulslangar. Hydrauloljan under tryck (typiskt 200–350 bar) flödar igenom en hydraulmotor inuti drivblocket, som omvandlar det hydrauliska trycket till mekanisk rotation. Vridmomentet överförs sedan till jordborren via ett hexagonalt (6-kantigt) drivhuvud eller ett rakt spindelfäste.
Viktiga specifikationer att känna till
När du väljer jordborrdriv är dessa specifikationer avgörande:
- Vridmoment (Nm) – Det borrkraft som drivblocket levererar. Välj vridmoment baserat på marktyp: lös jord kräver 500–2 000 Nm, packad lera 2 000–5 000 Nm, bergig/stenblandad mark kan kräva 5 000–15 000 Nm.
- Hydraulflöde (l/min) – Kontrollera att grävmaskinens extra hydraulkrets levererar det flöde som drivblocket kräver. De flesta minidrivblock kräver 20–60 l/min.
- Systemtryck (bar) – Vanligtvis 200–350 bar; måste matcha maskinens hydraulspecifikationer.
- Varvtal (RPM) – Lägre RPM ger högre vridmoment; högre RPM passar lösare jord och snabbare borrning.
Jordborrdriv-storlekar: vilket passar din maskin?
Jordborrdriv indelas ofta efter maskinvikt:
- Mini (1–3 ton) – Passar minigrävare. Vridmoment 500–1 500 Nm. Borrhål upp till 300 mm diameter.
- Kompakt (3–8 ton) – Mellanstor jordborrdriv. Vridmoment 1 500–4 000 Nm. Borrhål upp till 600 mm.
- Medium (8–20 ton) – Standard grävmaskin. Vridmoment 4 000–10 000 Nm. Borrhål upp till 900 mm.
- Heavy Duty (20+ ton) – Stor grävmaskin. Vridmoment 10 000–25 000 Nm. Borrhål upp till 1 500 mm.
Vanliga frågor om jordborrdriv
Behöver jag en extra hydraulkrets för jordborrdriv?
Ja, i de flesta fall. Jordborrdrivet kräver en kontinuerlig dubbelriktad hydraulkrets med tillräckligt flöde och tryck. Kontrollera att din grävmaskin har extra hydraulikventil (auxiliary hydraulics) installerad innan köp.
Kan jag använda ett jordborrdriv i frusna marken?
Det är möjligt men kräver ett jordborrdriv med högt vridmoment och en isborr (frost auger) med extra hårda skär. Temperaturer under -15°C kan göra att hydrauloljan behöver förvärmas för optimal funktion.
Vad är drivhuvudets standard-storlek?
Det vanligaste drivhuvudet är 2 tum (50,8 mm) hexagon (6-kant), vilket är kompatibelt med de flesta standardjordborrar på marknaden. GORE Engineering levererar alltid drivhuvudadapterns storlek i produktspecifikationen.
Hur snabbt borrar ett jordborrdriv?
I normal jord (lös till halvfast) borrar ett medelstor jordborrdriv ett hål på 400 mm diameter och 1,2 meters djup på ca 2–4 minuter. I kompakt lera eller stenig mark kan samma hål ta 10–20 minuter.
Kan man borra i berg med jordborrdriv?
Standardjordborrar är inte avsedda för berg. För berg krävs ett hydrauliskt bergborraggregat (rotary percussion drill) med hårdmetallborrkrona.
GORE Engineering jordborrdriv
GORE Engineering erbjuder jordborrdriv i flera storlekar för maskiner från 1 till 35 ton. Alla enheter är konstruerade med tätade lager och robusta planetväxlar för lång livslängd i skandinaviska förhållanden.
